Base Dati

Questo componente permette la Gestione dei Clienti, delle Commesse e degli elaborati correlati.

Richiedi Trial

• Gestione dei sistemi elettrici di tipo TT, TN-S, TN-C, IT.
• Possibilità di gestire sistemi UPS, Gruppi elettrogeni in commutazione con la rete e Cogeneratori in parallelo alla rete.
• Calcoli per la progettazione, la verifica, il coordinamento dei conduttori e degli organi di protezione secondo le principali norme, quali CEI 64-8, CEI 11-25, CEI 11-28, CEI 17-43, CEI 23-51.
• Verifica delle sovratemperature interne ai quadri secondo le norme CEI EN 61439.
• Gestione Tecnica di apparecchiature di protezione, cavi, accessori, carpenterie, trasformatori e condotti sbarre (vedi componente BASI DATI)
• Visualizzazione dei dati economici delle apparecchiature presenti nel progetto elettrico (protezioni, cavi, carpenterie ecc.) suddivisi per Progetto, Fornitura, Quadro e Partenza, con aggiornamento in tempo reale dell’importo complessivo dell’impianto; possibilità di valutare le differenze economiche effettuando il cambio marca.

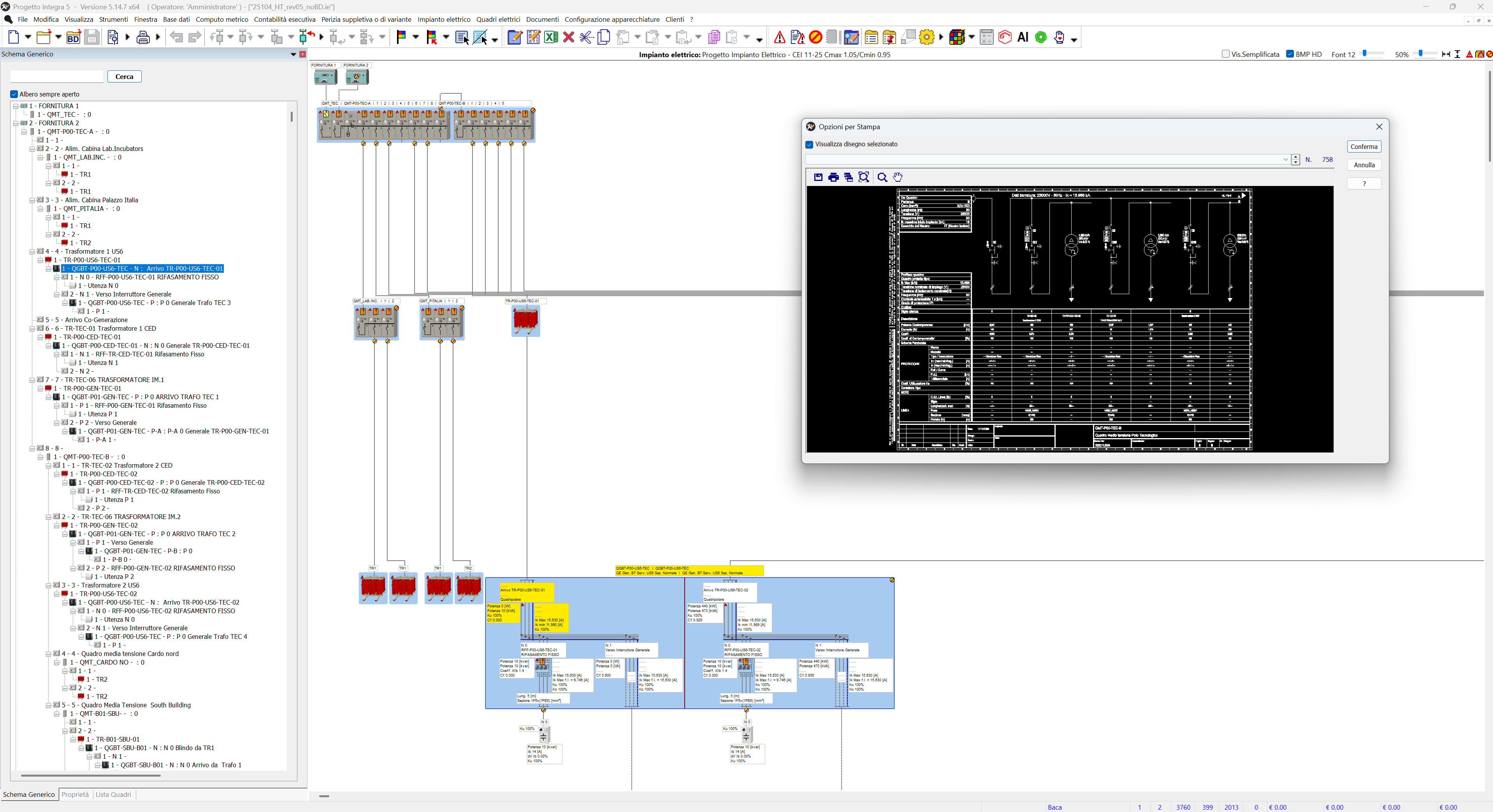

• Realizzazione e stampa automatica degli schemi elettrici unifilari in formato dwg, tramite interfaccia con l’ambiente Autocad o tramite il motore grafico interno “ExelCAD”. Le caratteristiche tecniche da stampare sono liberamente personalizzabili. Simboli grafici personalizzabili.
• Realizzazione Stampa Automatica dello Schema Unifilare di Cabina in formato dwg, riportante la rete di Media Tensione, i Trasformatori MT/BT e il Quadro generale di Bassa Tensione.
• Realizzazione e stampa automatica degli schemi elettrici funzionali in formato dwg, tramite interfaccia con l’ambiente Autocad o tramite il motore grafico interno “ExelCAD”. Simboli grafici personalizzabili.
• Realizzazione e stampa automatica delle tabelle di calcolo e verifica in ambiente Word, con possibilità di personalizzare i documenti con le variabili di calcolo desiderate.
• Calcolo del contributo armonico sui conduttori in funzione della distorsione armonica dei carichi (THDI%) e del relativo K correttivo per le portate. Valutazione dei contatti indiretti con impedenza di guasto calcolata e/o misurata, calcolo della tensione di contatto.
• Scambio dati rete elettrica tramite file XML con il tool MagiCAD per Revit
• Realizzazione e stampa delle tabelle di calcolo e verifica in formato Excel, con possibilità di personalizzare i documenti con le variabili di calcolo desiderate.
• Realizzazione stampe elaborati in lingua straniera (inglese, francese, spagnolo, tedesco)
• Realizzazione automatica della Relazione Tecnica personalizzabile in formato word e Libre Office
• Dimensionamento partenze motori con soft-starter e inverter.
• Analisi automatica del progetto finito, utile per evidenziare carenze dell'impianto e fornire suggerimenti tecnico-normativi.

Richiedi Trial

Progetto INTEGRA consente la realizzazione della composizione delle carpenterie che compongono i quadri elettrici, complete di accessori. Permette di produrre l’elaborato grafico del fronte quadro per tutte le primarie case costruttrici.

Progetto INTEGRA Permette la realizzazione e la stampa automatica degli Schemi Elettrici Ausiliari (o Funzionali) in formato dwg, tramite interfaccia con l'ambiente Autocad o tramite il motore grafico interno "ExelCAD". Simboli grafici personalizzabili.
Visiona un esempio

Richiedi Trial

• Compatibilità dwg
• Apertura, salvataggio e stampa dei formati dwg
• Generazione di polilinee
• Creazione testi
• Inserimento blocchi
• Proprietà layer (colori, nomi, spessori linea, ecc.)
• Impostazioni snap ad oggetto
• Compatibilità con i file dwg delle ultime versioni Autocad, permette la stampa in automatico di file dwg precedentemente realizzati, l'assemblaggio di più dwg su un unico file, e la gestione dei layout.
