BIM e Progettazione Elettrica
La soluzione integrata che unisce modellazione in Revit e calcoli per il mercato italiano
Guarda il webinar Come Integrare Calcoli e Modello 3D | EXEL + MagiCAD
Immagina un mondo in cui la progettazione di impianti elettrici in ambiente BIM e il calcolo normativo italiano riescano finalmente a parlare la stessa lingua.
Dal 2022, la collaborazione tra Exel S.r.l. e MagiCAD Group ha unito Progetto INTEGRA, software di calcolo elettrico di riferimento in Italia, e MagiCAD per Revit, soluzione consolidata per la progettazione MEP.
Questa integrazione elimina esportazioni manuali laboriose, riduce il rischio di errori e mantiene la coerenza dei dati lungo tutto il processo progettuale.
Dal Modello al Calcolo (e Ritorno): Un Flusso Integrato
Grazie alla funzione di esportazione e importazione integrata nel modulo MagiCAD Electrical, il dialogo tra i due software è completo.
Il processo è semplice:
- Modellazione in Revit: Crea la rete elettrica direttamente in Revit sfruttando la potenza e la flessibilità di MagiCAD. Gli strumenti di MagiCAD, infatti, ti permettono di realizzare i tuoi progetti con una velocità e una qualità senza paragoni rispetto all’utilizzo del solo Revit
- Esportazione diretta: Con un comando trasferisci l'intero impianto a Progetto INTEGRA, che lo ricostruisce fedelmente al suo interno
- Calcolo specialistico: Esegui verifiche e calcoli nell'ambiente specializzato di Progetto INTEGRA, sfruttandone tutta la potenza e l’aderenza normativa
- Importazione risultati: Riporta i risultati del calcolo direttamente nel modello Revit
Il progetto BIM si arricchisce così di informazioni tecniche essenziali:
- Correnti di corto circuito
- Tipi e sezioni dei cavi ottimizzati
- Materiali di cavi e isolamenti
- Dettagli sulle pose e fattori di correzione (k)
- Cadute di tensione (ΔV%)
- Dati sui dispositivi di protezione
Quando il progetto subisce modifiche, una nuova esportazione permette a Progetto INTEGRA di confrontare con la versione precedente e aggiornare i calcoli in modo mirato.
Oltre alla Bassa Tensione: Progettazione a 360°
L'integrazione supporta distribuzioni complesse che includono quadri di media tensione (MT) e trasformatori MT/BT, tutto all'interno di un progetto Revit coerente.
Anche negli scenari più avanzati, il flusso di lavoro rimane invariato: l'intera rete, dalla media alla bassa tensione, viene trasferita a Progetto INTEGRA per calcoli completi, per poi tornare arricchita di dati nel modello BIM.
Qualità Superiore del Modello BIM
La differenza si vede nel risultato finale: progetti elettrici di qualità superiore, con reti ben strutturate, coordinate e facilmente modificabili. Non si tratta solo di avere i calcoli giusti, ma di creare modelli BIM che funzionano davvero.
Il Valore dell'Integrazione Completa
Questa collaborazione unisce modellazione BIM e calcolo specialistico, ottimizzando i tempi, riducendo gli errori e migliorando la qualità del progetto finale.
L'integrazione rappresenta una risposta concreta alle esigenze dei progettisti elettrici italiani, combinando standard internazionali BIM con conformità normativa locale.
L'investimento in MagiCAD + Progetto INTEGRA offre un workflow completo che unisce:
- Progettazione elettrica professionale (impossibile con il solo Revit)
- Calcoli conformi alle normative italiane
- Modelli BIM di qualità industriale
Il risultato è una migliore produttività con progetti di qualità superiore, tempi ridotti e minori errori.
MagiCAD Electrical: Oltre al semplice Calcolo
MagiCAD Electrical è una soluzione BIM completa per la progettazione e il calcolo di sistemi elettrici, di illuminazione, di telecomunicazione e dati.

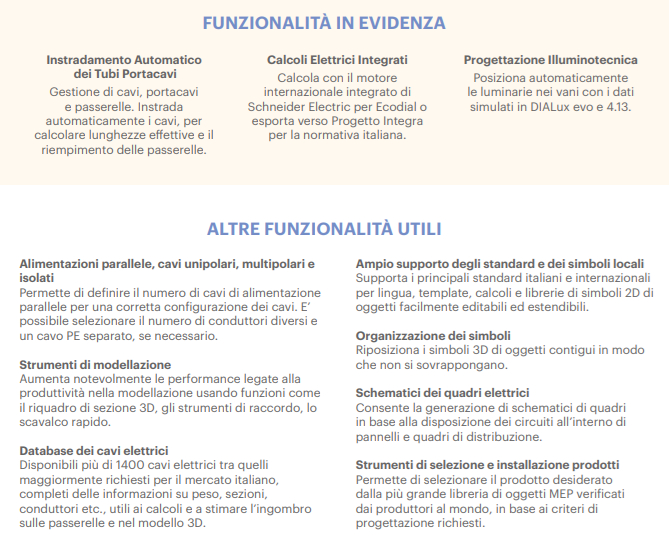

MagiCAD Electrical per Revit consente di eseguire l’instradamento automatico dei cavi, la progettazione illuminotecnica via DIALux, la creazione di schemi elettrici con funzioni avanzate, la sincronizzazione dei circuiti e fornisce strumenti potenti di modellazione facilitata, anche direttamente in 3D. Inoltre, l’utente avrà a disposizione librerie di simboli di vari paesi, Italia inclusa, insieme a uno strumento per creare facilmente i propri simboli Revit, anche a partire da DWG.
Insieme a tutti i moduli MagiCAD vengono fornite anche le funzionalità del modulo Common, i template localizzati, l’accesso al più grande Cloud di oggetti BIM per il MEP al mondo, i plugin di selezione e l’assistenza tecnica in italiano.

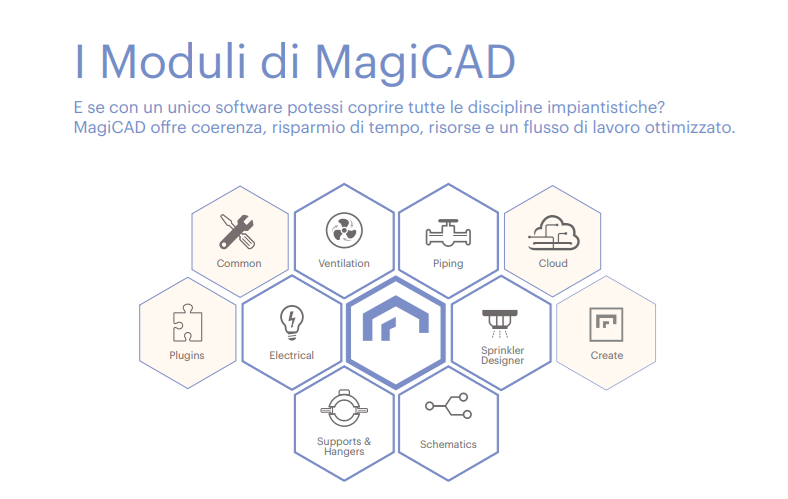

MagiCAD non si limita alla progettazione elettrica: è una soluzione completa che supporta tutte le discipline MEP. Oltre al modulo Electrical, include moduli dedicati per ventilazione (Ventilation), tubazioni e sistemi idrici (Piping), reti sprinkler (Sprinkler Designer), sistemi di supporto (Supports & Hangers) e schematici integrati (Schematics). Un'unica piattaforma per coordinare efficacemente tutti gli impianti del tuo progetto. [Scopri di più sui moduli MagiCAD]
Progetto INTEGRA: il software completo per la progettazione elettrica
Progetto INTEGRA è il software sviluppato da EXEL S.r.l., oggi utilizzato da oltre 5.000 professionisti in Italia per progettare, verificare e documentare impianti elettrici in bassa e media tensione, inclusi gruppi elettrogeni, UPS e fotovoltaico.
Pensato per accompagnare il progettista in tutte le fasi del lavoro – dal dimensionamento alla verifica normativa, fino alla documentazione tecnica – Progetto INTEGRA offre un flusso operativo integrato e altamente automatizzato.
Le funzionalità principali:
-
- Progettazione di linee, quadri e apparecchiature, con risultati in tempo reale e database aperti ai principali costruttori;
- Calcolo normativo completo, con verifica automatica di cavi, dispositivi e condizioni di posa;
- Documentazione tecnica generata in automatico: relazioni, schemi unifilari, computi metrici, capitolati;
- Gestione di impianti esistenti, con strumenti per l’analisi e il miglioramento delle reti;
- Modularità: estensioni per media tensione, fotovoltaico, SPD, corrente continua, arc flash, KNX e computo. (scopri di più sui moduli di Progetto INTEGRA)
I vantaggi per il progettista:
- Risparmio di tempo grazie alla simulazione in tempo reale e all’automazione dei processi;
- Massima conformità normativa, con verifiche aggiornate alle norme CEI e internazionali;
- Flessibilità per impianti nuovi o esistenti, anche complessi;
- Documentazione completa e professionale in pochi clic.
A tutto questo si aggiunge il supporto tecnico EXEL da parte di professionisti con esperienza sul campo, per offrire un’assistenza mirata, concreta e tempestiva.
